Producteigenschappen verwerken

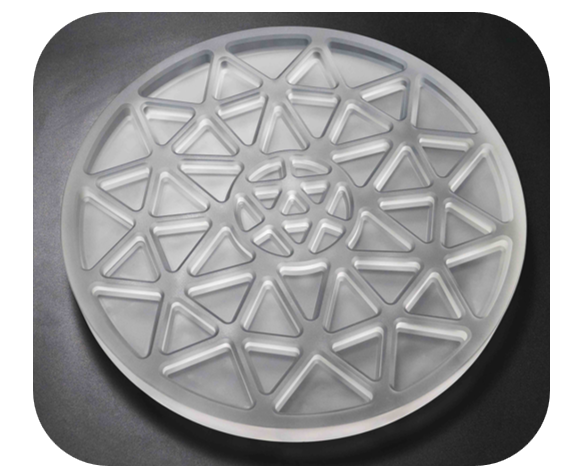

Het verwerkingsobject is een reflecterende lens van kwartsglas met een specificatie van D408x20,5 mm. De belangrijkste verwerkingsvereiste is het slijpproces van de holteafschuining. Deze lens is een speciaal optisch onderdeel voor astronomische observatieapparatuur en moet tegelijkertijd voldoen aan de hoge-precisienormen van 0,02 mm contour en Ra0,8 μm oppervlakteruwheid.
Industrie die pijnpunten verwerkt
Op het gebied van hoogwaardige-productie van optische apparaten zijn er al geruime tijd drie grote technische belemmeringen voor de verwerking van kwartsglas:
Het probleem van het instorten van de randen veroorzaakt door broosheid van het materiaal (traditionele hoeveelheid van het instorten van de randen is 0,433 mm)
Het is moeilijk om op stabiele wijze te voldoen aan de norm voor niet- nauwkeurigheid van de contouren van niet-sferische oppervlakken
Het risico op schade onder-oppervlakte veroorzaakt door accumulatie van snijwarmte
Wanneer een bedrijf traditionele slijptechnologie gebruikt, duurt het meer dan 8 uur om een enkel stuk te verwerken en kan het nog steeds niet stabiel voldoen aan de ruwheidseisen. Het uitvalpercentage bedraagt maar liefst 35%, wat het massaproductieproces van hoogwaardige optische instrumenten ernstig beperkt.
Innovatie vanMIDDENOplossing
Met het oog op de fysische en chemische eigenschappen van kwartsglas heeft het MID R&D-team twee belangrijke technologische doorbraken geïmplementeerd:
Multi-doel ultrasoon groen maalsysteem: geïntegreerde functies voor axiale trillingen en radiale compensatie
Variator ultrasone verwerkingstechnologie: stabiele amplitudecontrole in het bereik van 4-6μm
Resultaten van procesupgrades
Uit feitelijke productiegegevens blijkt dat de oplossing multi-dimensionale prestatieverbeteringen oplevert:

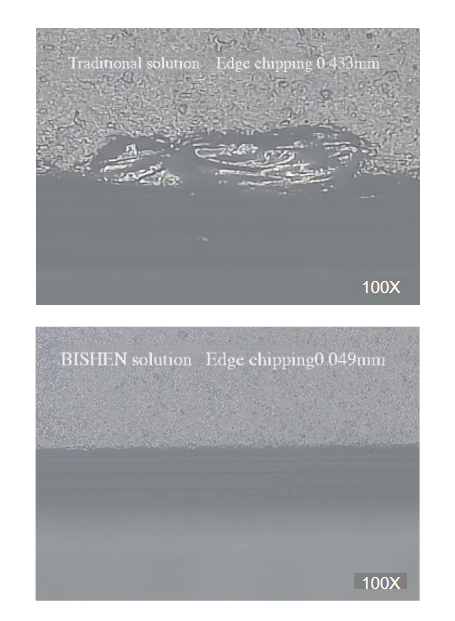

1. Instortcontrole rand: 0,049 mm (reductie van 88,7%)
2. Oppervlaktekwaliteit: Ra <0,6 μm (25% beter dan de industriestandaard)
3. Contournauwkeurigheid: 0,015 mm (toename van 33,3%)
4. Verwerkingsefficiëntie: de werkuren voor afzonderlijke- stuks worden teruggebracht tot 3,2 uur
Vooral in termen van hitte-impactcontrole daalt de temperatuur van de snijzone van het werkstuk met 42 graden, waardoor potentiële schade zoals microscheuren effectief wordt vermeden.
【OverMIDDEN】
Met meer dan 10 jaar ervaring in precisieproductie,MIDDENheeft zich geconcentreerd op het onderzoek en de ontwikkeling van speciale processen zoals ultrasone bewerking en lasermicrobewerking, ten behoeve van productiebedrijven in de lucht- en ruimtevaart, optische instrumenten en andere gebieden, en is nu uitgegroeid tot de voorkeursleverancier voor hoogwaardige-verwerking van brosse materialen.
