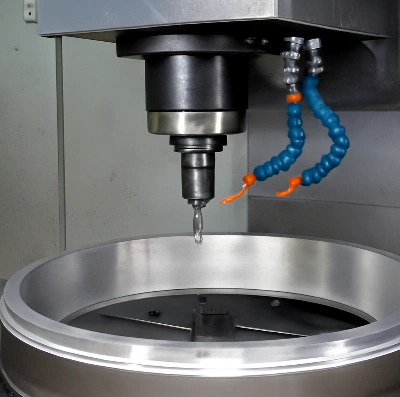

Dun-wandige ringen, zoals motorbehuizingen, grote verbindingsringen en andere cruciale componenten in de lucht- en ruimtevaart, worden vaak vervaardigd met dunne delen maar met grote diameters. Hoewel deze onderdelen licht van gewicht zijn en kosteneffectief-, brengen ze aanzienlijke bewerkingsuitdagingen met zich mee. Door de dunne wanden zijn ze zeer gevoelig voor thermische vervorming tijdens het bewerken, vooral als er sprake is van zeer nauwkeurige interne kenmerken zoals boringen.
De uitdaging
Bij het bewerken van componenten met grote-diameter en dun- wanden is de voornaamste uitdaging het managen ervanthermische uitzettingtijdens het snijproces. Terwijl het gereedschap in wisselwerking staat met het materiaal,plaatselijke warmteontwikkelingleidt totniet-lineaire thermische vervormingwaardoor het onderdeel kromtrekt of vervormt. Deze vervorming is vooral problematisch bij het bewerken van interne boringen of andere precisiekenmerken, omdat zelfs een kleine verschuiving de integriteit van het onderdeel in gevaar kan brengen.
Temperatuurschommelingeninvloed hebben op de geometrie, wat leidt tot een verkeerde uitlijning van kritische kenmerken.
Thermische vervormingmaakt het moeilijk om nauwe toleranties te bereiken voor grote, complexe onderdelen.
Ongecontroleerde hitteresulteert in uitval of herbewerking vanwege een slechte maatnauwkeurigheid.
Onze oplossingsaanpak
Om deze uitdagingen aan te pakken heeft Bishen Precision een geïntegreerde strategie voor thermische controle ontwikkeld die combineertgeavanceerde koeltechnologieën, realtime temperatuurbewaking-, Enlaserprofileersystemen:
Real- temperatuurcontrole
Wij gebruikeninfrarood temperatuursensorengeïntegreerd in het CNC-bewerkingsproces om de gereedschap- en werkstuktemperaturen continu te bewaken. Hierdoor kunnen we de snijparameters aanpassen om een stabiele thermische omgeving te behouden.
Gesegmenteerd koelproces
In plaats van een continue koelvloeistofstroom gebruiken we eengesegmenteerde koelstrategiedat koelvloeistoffen in fasen toepast, gesynchroniseerd met de bewerkingsfasen. Dit voorkomt thermische schokken en minimaliseert het risico op ongelijkmatige materiaaluitzetting.
Laserprofilering voor realtime monitoring.-
Om de nauwkeurigheid te behouden, gebruiken welaserprofileersystemendie het oppervlak en de interne kenmerken van het onderdeel meten terwijl het wordt bewerkt. Het systeem geeft feedback over dimensionale verschuivingen veroorzaakt door thermische uitzetting, waardoor realtime compensatie en aanpassing van gereedschapspaden mogelijk is.
Post-Ontspanning bewerken
Na de bewerking worden de onderdelen in een gecontroleerde omgeving bewaard, zodat het materiaal kan ontspannen, waardoor de interne spanningen worden gestabiliseerd voordat ze worden afgewerkt. Dit helpt de maatvastheid te garanderen en verbetert de uiteindelijke nauwkeurigheid.
Resultaten
| Metrisch | Vóór optimalisatie | Na optimalisatie |
|---|---|---|
| Afwijking boringdiameter | ±0,03 mm | ±0,005 mm |
| Ovaliteitsfout | 0,06 mm | 0,01 mm |
| Thermische vervorming na-Cut | Significant | Minimaal |
| Schroottarief | 10% | <1% |
Toepassingsgeval: motorbevestigingsring
Bij een recent project kregen we de opdracht om een grote machine te bewerkenMotormontagering van aluminiumlegeringmet een wanddikte van 5 mm en een buitendiameter van 500 mm. Het onderdeel vereiste een hoge nauwkeurigheid in de interne boring voor een goede montage met bijpassende onderdelen.
Zonder een nauwkeurige strategie voor thermisch beheer veroorzaakte temperatuur-vervorming tijdens het snijden een verkeerde uitlijning van de boring tot wel 0,03 mm, wat leidde tot een hoog uitvalpercentage. Door het implementeren van onzemeer-fasig koelsysteemEnlaserprofileringhebben we de boringafwijking teruggebracht tot minder dan 0,005 mm, waardoor de prestaties van de onderdelen zijn verbeterd en de verspilling is verminderd.
Conclusie
Precisiebewerking van dun{0}}wandige onderdelen met een grote- diameter vereist nauwgezette thermische controle. Doorrealtime temperatuurbeheer-, gesegmenteerde koeling, Enlaser-geleide compensatie, hebben we het probleem van thermische uitzetting met succes opgelost, waardoor we een hoge-precieze en foutvrije- productie van kritieke onderdelen voor de lucht- en ruimtevaart- en auto-industrie hebben gegarandeerd.
Als u voor uitdagingen staat bij het bewerken van dunne-diameters met grote-diameters,neem vandaag nog contact met ons opom te leren hoe onze geavanceerde thermische controleprocessen uw productie-efficiëntie en onderdeelkwaliteit kunnen verbeteren.
