Op het gebied van precisieproductie staat monokristallijn silicium bekend als de 'hoeksteen van het informatietijdperk' - van smartphonechips tot optische componenten van ruimtesatellieten, van fotovoltaïsche cellen met nieuwe energie tot kernapparaten van quantum computing. Dit hoog-zuivere, bijna- perfecte kristalmateriaal heeft altijd de onderliggende ondersteunende rol gespeeld van ontwrichtende technologie. Nu halfgeleidertechnologie het proces onder de 3 nanometer betreedt en de efficiëntie van fotovoltaïsche cellen de theoretische limiet doorbreekt, zijn de eisen van de markt voor nauwkeurigheid bij de verwerking van monokristallijn silicium van micronniveau naar nanometerniveau gestegen. Vooral bij de verwerking van complexe structuren, zoals het boren van gebogen elektrodes, wordt de tegenstelling tussen de hoge brosheid van het materiaal, de richtkarakteristieken van de kristallen en de nanometer--openingstolerantie een belangrijk knelpunt dat de ontwikkeling van geavanceerde- geavanceerde industrieën zoals de- hoogwaardige chipproductie en- energiedeeltjesdetectoren beperkt.
Doorbraakrecord in de sector
Ultra-diepe micro-verwerking van monokristallijn silicium: van "vastzittende nek" tot "Chinese oplossing"
Case-achtergrond

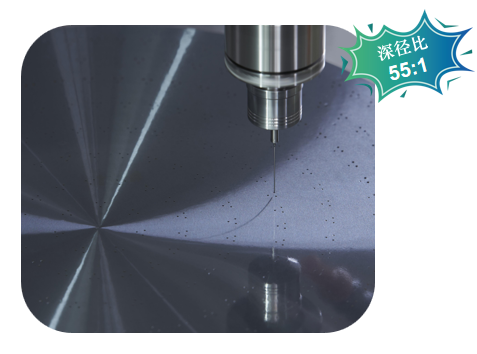

Toen een toonaangevend bedrijf op het gebied van halfgeleiderapparatuur kerncomponenten van 3D NAND-opslagchips ontwikkelde, werd het geconfronteerd met de extreme uitdaging van ultra-diepe micro-verwerking van monokristallijn silicium: het was nodig om micro-gaten met een diameter van slechts 0,45 mm te verwerken op een siliciumsubstraat met een dikte van 24,75 mm (verhouding diepte- tot- diameter van 55:1), en de nauwkeurigheidseisen waren vergelijkbaar met "een kilometer-diepe put uit een haar snijden". Voorheen werd dit soort proces lange tijd gemonopoliseerd door Japanse en Duitse bedrijven. Binnenlandse fabrikanten moesten niet alleen importkosten betalen van meer dan 10.000 yuan per stuk, maar werden ook geconfronteerd met risico's voor de toeleveringsketen als gevolg van technologische blokkades.
Pijnpunt directe aanval

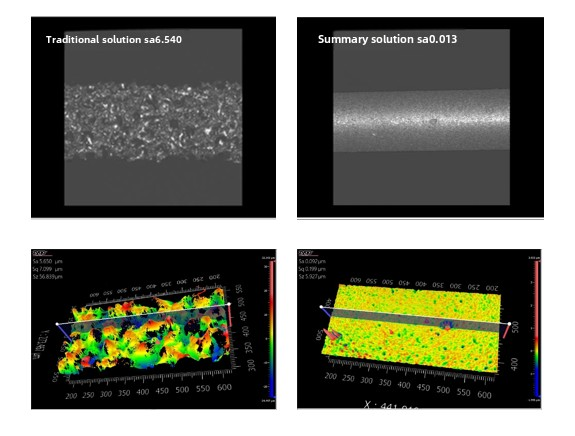

Uit de hand gelopen precisie: Na verwerking met traditionele hardmetalen boren is de ruwheid van de gatwand Sa groter dan of gelijk aan 6,54 μm (3 keer de industriestandaard) en de rondheidsafwijking > 0,025 mm, wat direct leidt tot een stijging van het verlies aan chipsignaaloverdracht;
Opbrengstvloek: De kosten van monokristallijne siliciumgrondstoffen zijn verantwoordelijk voor meer dan 60%, maar defecten zoals het instorten van de randen en microscheuren zorgen ervoor dat het afvalpercentage van het werkstuk wel 35% bedraagt, en dat het jaarlijkse verlies van het bedrijf meer dan 20 miljoen yuan bedraagt;
Technologische kloof: Overzeese apparatuur verbiedt Chinese fabrikanten om kernalgoritmemodules zoals "dynamische trillingsonderdrukking" te gebruiken, en er is geen volwassen binnenlands proces om dit te vervangen.
MID-oplossing
MID-precisiemachinale bewerking loste de bovenstaande problemen met succes op via een ultrasoon hulpsysteem + nanokristallijne PCD-boor, waardoor vier disruptieve doorbraken werden bereikt:
Mythe over de levensduur van gereedschap:Een enkele PCD-boor kan continu 2.000 gaten verwerken, wat 20 keer langer is dan de geïmporteerde standtijd, en de kosten worden verlaagd tot minder dan 5 yuan per gat;

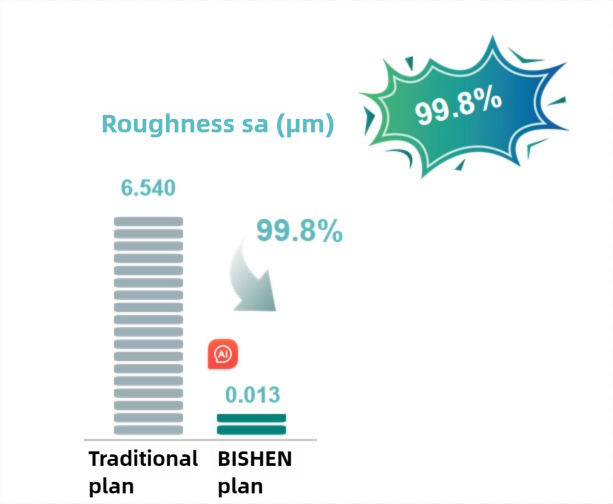

Nano-vlakke oppervlakterevolutie:De ruwheid van de gatwand Sa is teruggebracht van 6,54 μm naar 0,013 μm (een afname van 99,8%), wat beter is dan de standaard voor het polijsten van optische spiegels in de lucht- en ruimtevaart (ISO 10110-8);
Zero defect-verwerking:De mate van instorting van de rand bij de ingang is nul en de rondheidsfout wordt teruggebracht tot 0,003 mm (equivalent aan 1/3 van de diameter van menselijke rode bloedcellen);
Diepe-tot-limiet voor de diameterverhouding:De verwerkingscapaciteit van 55:1 doorbreekt het technologieknooppunt van 2030 zoals voorspeld door de International Technology Roadmap for Semiconductors (ITRS) en bereikt de norm zeven jaar eerder dan gepland.

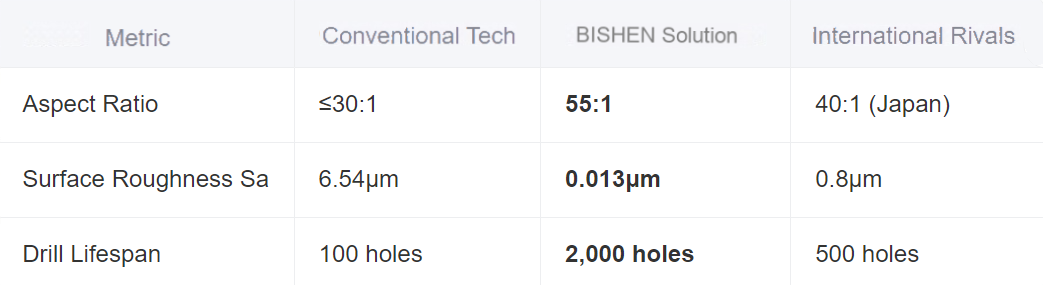

Technologiebenchmarking (vs. mondiale concurrenten)
Verwerkingsvergelijking
Industriële impact
Van single case naar ecosysteemtransformatie
Deze doorbraak heeft sectoroverschrijdende innovaties-gekatalyseerd:
Lokalisatie van halfgeleiders:De efficiëntie van 3D NAND via-hole-verwerking steeg met 300%, waardoor de productiekosten van Yangtze Memory met 18% daalden.
Fotovoltaïsche kostenrevolutie:Het rendement van de microgaten van de heterojunctie-zonnecel-tegen de elektrode is gestegen van 72% naar 98%, waardoor de kosten met ¥ 0,4/W per paneel zijn gedaald.
Vooruitgang in de ruimteoptiek: Maakt sub-10nm ondergrondse schade aan silicium microhole-arrays mogelijk voor de Chinese "Xuntian" ruimtetelescoop, waardoor de beeldresolutie met twee ordes van grootte wordt verhoogd.

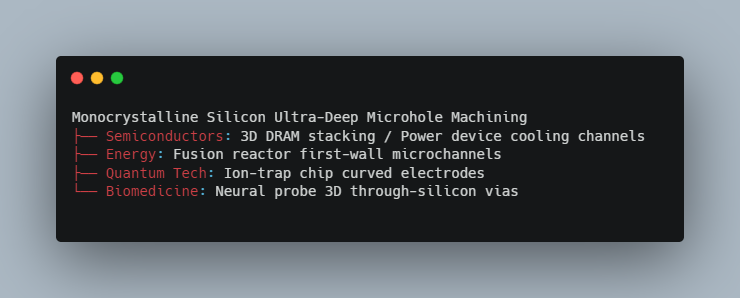

Technologieverspreidingskaart
MID-profiel:
MID is een pionier op het gebied van de productie van precisiemetaal voor kleine-batch-, high--mixproductie, waarbij CNC-bewerkingen (±0,002 mm), plaatwerkproductie en industrieel 3D-printen worden geïntegreerd. Wij zijn gespecialiseerd in de halfgeleider-, medische en nieuwe energiesector en leveren op maat gemaakte componenten met AI-gestuurde kwaliteitscontrole (defectpercentage<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
