Om de prestaties van aluminiumlegeringen te verbeteren, is het meestal nodig om de aluminiumlegeringen te versterken. Er zijn momenteel twee hoofdmethoden: spanningsverharding en versterking door warmtebehandeling. Onder hen wordt warmtebehandelingsversterking vaak gebruikt voor koperlegering 2XXX, siliciummagnesium 6XXX, zinklegering 7XXX en andere aluminiumlegeringen uit de 8XXX-serie; spanningsharding wordt meestal gebruikt voor puur aluminium 1XXX, mangaanlegering 3XXX, magnesiumlegering 5XXX-serie aluminiumlegeringen. Aluminiumlegeringen uit de 4XXX-serie van siliciumlegering kunnen beide versterkingsmethoden gebruiken.

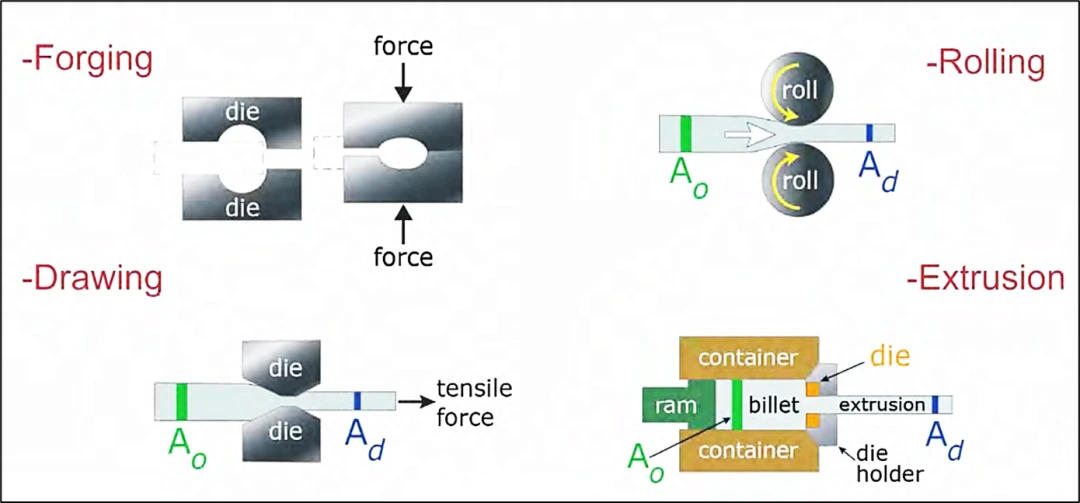

Vervormingsharden (Strain Hardened): Het introduceren van dislocaties door plastische vervorming (zoals strekken, rollen, smeden), het belemmeren van kristalslip en het verbeteren van de sterkte van de legering. Zoals weergegeven in de onderstaande afbeelding.

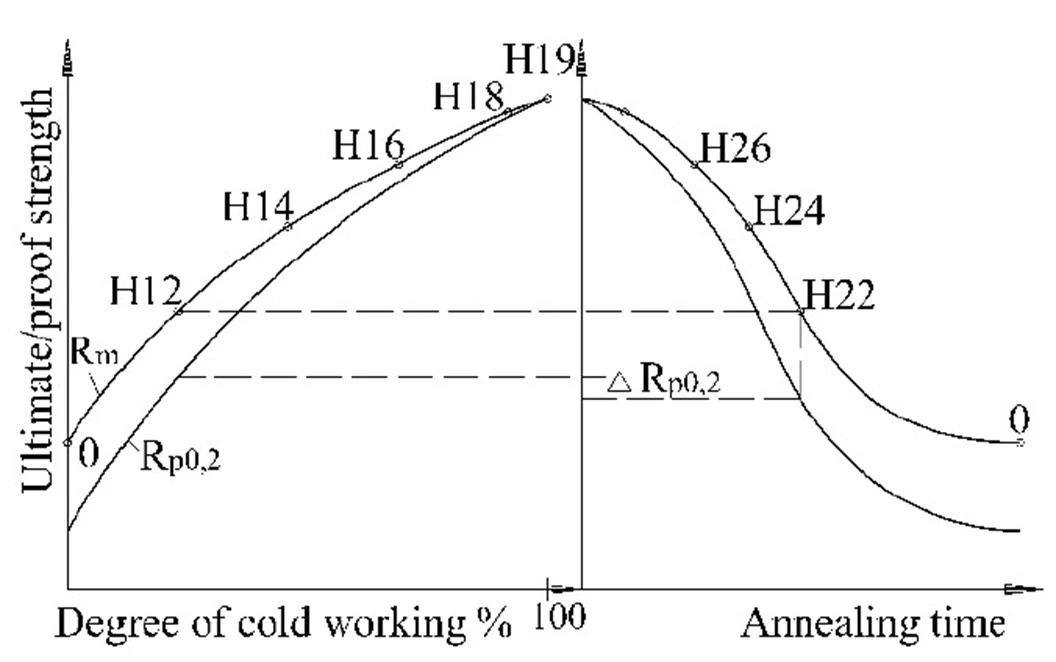

Door spanning geharde aluminiumlegeringen hebben vaak het achtervoegsel H+getal achter hun code, zoals 5052-H32, wat het volgende betekent:
H1x=alleen rekverharding.
H2x=rekverharding en gedeeltelijk uitgloeien.
H3x=rekverharding en stabilisatie (om ervoor te zorgen dat de mechanische eigenschappen in de loop van de tijd niet veranderen).
H4x=rekverharding en verven.
Het tweede getal, weergegeven als x hierboven, geeft de mate van verharding bij koud vervormen aan.. 2=Een kwart hard; 4=Eén helft hard; 6=Driekwart moeilijk; 8=Helemaal moeilijk; 9=Superhard. Hoe hoger de waarde, hoe hoger de sterkte, maar hoe lager de plasticiteit.

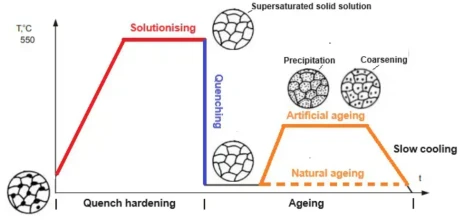

Thermische behandeling: De legeringselementen worden gevormd in versterkingsfasen door oplossingsbehandeling en verouderingsbehandeling, waardoor de sterkte wordt verbeterd, zoals weergegeven in de onderstaande afbeelding.

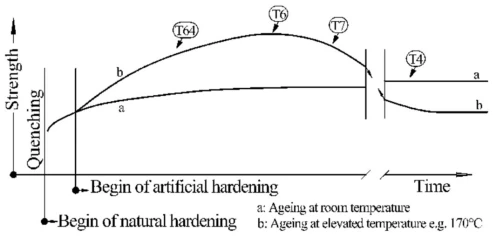

Door thermische behandeling versterkte aluminiumlegeringen hebben gewoonlijk het achtervoegsel T+nummer achter hun code, zoals 6061-T6, en de betekenis van de verschillende cijfers is als volgt:
T1: Natuurlijke koeling na vormingsproces bij hoge temperatuur, natuurlijke veroudering.
T2: Natuurlijke koeling na vormingsproces bij hoge temperatuur, koud bewerken, natuurlijke veroudering.
T3: Koud werken na oplossingswarmtebehandeling, natuurlijke veroudering.
T4: Natuurlijke veroudering na oplossingswarmtebehandeling.
T5: Natuurlijke koeling na vormingsproces bij hoge temperatuur, kunstmatige veroudering.
T6: Kunstmatige veroudering na oplossingswarmtebehandeling.
T7: Over-veroudering na warmtebehandeling met oplossing (verbeterde corrosieweerstand).
T8: Koud werken na oplossingswarmtebehandeling, kunstmatige veroudering.
T9: Kunstmatige veroudering na oplossingswarmtebehandeling en vervolgens koudverwerken.
T10: Natuurlijke koeling na vormingsproces bij hoge temperatuur, koud bewerken en vervolgens kunstmatige veroudering.
Spanningsharding wordt meestal gebruikt voor producten van aluminiumlegeringen die geen hoge vorm- en maatnauwkeurigheid vereisen en hoge sterkte-eisen maar lage taaiheidseisen stellen. Omdat het gemakkelijk te verwerken en te vormen is en lage kosten heeft, kan het worden gebruikt voor een aantal onbelangrijke structurele onderdelen, ondersteunende onderdelen, enz. Versterking door warmtebehandeling is geschikt voor velden met hoge eisen aan de prestaties van materialen van aluminiumlegeringen, zoals belangrijke componenten in de lucht- en ruimtevaart, de auto-industrie en andere gebieden, die gewoonlijk uitstekende uitgebreide eigenschappen moeten hebben, zoals hoge sterkte, hoge taaiheid, goede corrosieweerstand en weerstand tegen vermoeidheid.
Terug naar ons onderwerp, T6, dat wil zeggen kunstmatige veroudering na oplossingswarmtebehandeling. Zoals uit de vorige figuur blijkt, kan T6 relatief goede sterkte-indicatoren verkrijgen en tegelijkertijd de uitgebreide prestaties garanderen. Daarom wordt het op grote schaal gebruikt.(文章来源:微信公众号- iMechanics-机械)
