Gereedschapsgeometrie en toegangsbeperkingen: veelvoorkomende blinde vlekken bij precisiebewerking

Bij het nauwkeurig bewerken van metalen kom ik vaak ontwerptekeningen tegen met zeer scherpe interne hoeken, diepe en smalle groeven of holtes met volledig rechte hoeken. Hoewel deze ontwerpen in een 3D-model misschien redelijk lijken, worden ze bij daadwerkelijke CNC-bewerking direct beperkt door de gereedschapsgeometrie.

1. Fysieke beperkingen van de gereedschapsdiameter

Gereedschappen zijn niet oneindig dun; ze hebben altijd een diameter. De minimale diameter van een gewone vingerfrees is bijvoorbeeld ongeveer1 mm(dunner gereedschap is gevoelig voor breuk).Dit betekent:

Interne hoeken van holtes kunnen niet in een perfecte rechte hoek worden bewerkt en kunnen alleen in afgeronde hoeken worden "gefreesd".
Hoe dieper de groef, hoe slechter de stijfheid van het gereedschap, waardoor het risico op trillingen en vervorming toeneemt.

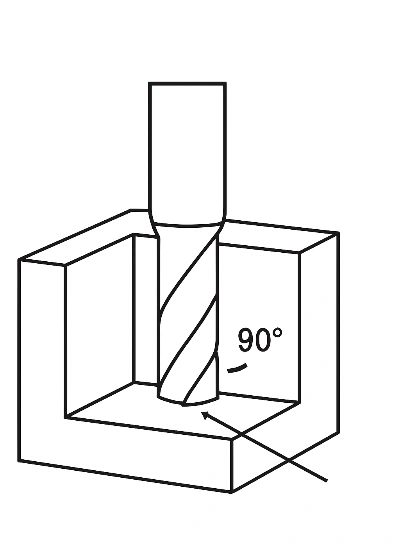

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Vuistregels voor ontwerp met afgeronde hoeken

Gebaseerd op onze praktijkervaring, als de spouwdiepte is9 mmwordt aanbevolen om de interne hoekradius groter dan of gelijk aan te maken3 mm(ongeveer 1/3 van de diepte). Hierdoor kan het gereedschap soepel worden ingevoerd zonder overmatige slijtage tijdens de bewerking.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Diepe groeven en stijfheid van het gereedschap

Veel ontwerpers geven er de voorkeur aan om groeven te ontwerpen die zowel diep als smal zijn. Het is echter belangrijk om te begrijpen dat hoe langer het gereedschap is, hoe slechter de stijfheid ervan is, waardoor het gevoeliger wordt voor buigen tijdens het snijden, wat kan leiden tot:

Verminderde maatnauwkeurigheid aan de onderkant van de groef.
Slechte oppervlakteafwerking.
Zelfs gereedschapsbreuk, waardoor de kosten stijgen.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Aanbevelingen voor ontwerpers en inkoop

Het in aanmerking nemen van de geometrische beperkingen van gereedschappen tijdens de tekenfase brengt verschillende directe voordelen met zich mee:

Ontwerpen zijn eenvoudiger te implementeren, waardoor de wijzigings- en communicatietijd worden verkort.
Het vermijden van extra kosten als gevolg van "onbewerkbare" ontwerpen.
Verbetering van de leveringsefficiëntie.

Dit is de reden waarom veel klanten in Europa en de VS tijdens het ontwerp speciale aandacht besteden aan afgeronde hoeken en groefbreedtes, terwijl sommige binnenlandse fabrieken en ontwerpers deze aspecten vaak over het hoofd zien.

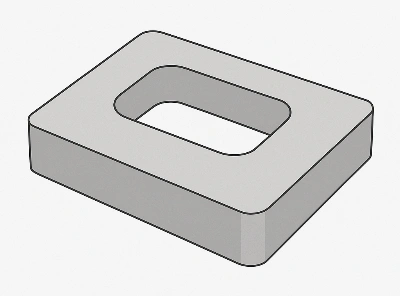

Optimized design: larger radii, reasonable slot width, more efficient machining

Praktische conclusie:

Bij precisiebewerking bepaalt de gereedschapsgeometrie of een ontwerp kan worden vervaardigd. Door het eenvoudige principe te volgen van"hoekradius Groter dan of gelijk aan 1/3 van de diepte van de holte, en het vermijden van te diepe/smalle sleuven,"veel bewerkingsproblemen kunnen worden vermeden.

Bishen's ervaring
Bij Bishen passen we dit principe al vroeg in het proces toe door klanttekeningen te beoordelen en radius- en sleufoptimalisaties voor te stellen voordat de bewerking begint. Dit voorkomt niet alleen dure herontwerpen, maar sluit ook aan bij de verwachtingen van veel Europese en Amerikaanse fabrikanten, die waarde hechten aan efficiënte produceerbaarheid, stabiele kwaliteit en betrouwbare doorlooptijden.
