Bij fijnmechanische montage is de montagerichting van ronde moeren (GB/T812 ronde moerstandaard) vaak onderwerp van discussie. Hieronder heb ik de belangrijkste punten ter referentie samengevat.

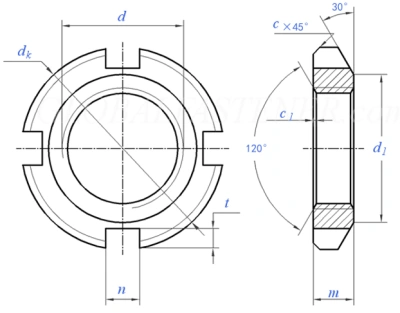

1. Structurele kenmerken van ronde moeren
Eén kant van de ronde moer heeft een grote afschuining van 30 graden (30 graden afschuiningmoer), die voornamelijk wordt gebruikt voor axiale bevestiging van de as.

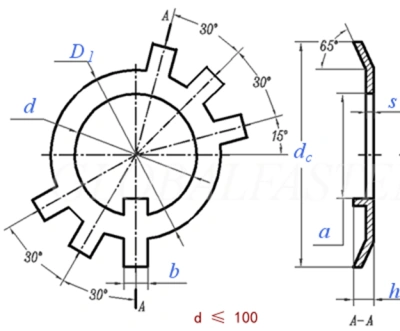

2. Koppelen met borgringen
Om het losraken van -te voorkomen (methode tegen-losdraaiende moeren), worden in de praktijk meestal ronde moeren gebruikt in combinatie met een borgring (GB/T858 borgring):
De ring heeft meerdere lipjes en een hoek van 65 graden;
Volgens de normen komt de D1-afmeting van de ring overeen met de d1-afmeting van de ronde moer;
Daarom moet de grote afgeschuinde kant van de ronde moer passen bij de borgring.
👉 Met andere woorden: wanneer een ronde moer en borgring samen worden gebruikt, moet de afgeschuinde kant naar het ingeklemde onderdeel zijn gericht.
3. Wanneer er geen borgringen worden gebruikt
Soms worden borgringen niet toegepast. Bijvoorbeeld:
Gebruikdubbele ronde moervergrendelingvoor anti-loslating;
Geen vereiste tegen-losdraaien, alleen het aandraaien van een enkele ronde moer.
Maakt de installatierichting in dergelijke gevallen nog uit? Het antwoord is: ja, er zijn nog steeds overwegingen.
4. Aanvullende overwegingen voor de installatierichting
Tolerantie loodrechtheid van de moer:
De GB/T812-norm specificeert loodrechtheidseisen voor de afgeschuinde zijde, maar niet voor de tegenoverliggende zijde.

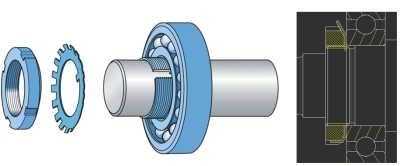

Montage van lagerborgmoer:
Bij samenstellen zoals lagers is het over het algemeen wenselijk dat het tegen het lager gedrukte onderdeel niet verder reikt dan de binnenringdiameter. In dergelijke gevallen is het verstandiger om de afgeschuinde zijde naar het ingeklemde onderdeel te plaatsen.
Als de montage dergelijke beperkingen niet heeft, is de installatierichting niet strikt kritisch.(文章来源:iMechanics-technologie)
