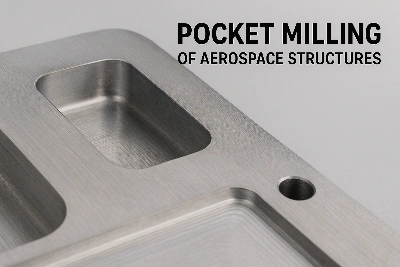

Vliegtuigrompframes en vleugelliggers ondergaan vaak agressieve materiaalverwijdering via pocketfrezen om het gewicht te verminderen. Deze 'verlichtingszakken' zijn essentieel voor de structurele efficiëntie-maar creëren een verborgen uitdaging: als intern materiaal wordt verwijderd, worden restspanningen ongelijkmatig vrijgegeven, wat leidt tot kromtrekken of vervorming van het onderdeel.
De uitdaging
Zakfrezen verlicht de opgebouwde-productie- en hitte-behandelingsstress die vastzit in vast materiaal. Zonder zorgvuldige controle kan dit reliëf zichtbare geometrische afwijkingen van ribben, randen of montageoppervlakken veroorzaken. Bij structurele componenten met hoge-precisie kan zelfs een kleine kromming de onderdelen onbruikbaar maken of dure reparaties vereisen.
Oplossingsbenadering
We hebben een veelzijdige techniek ontwikkeld- om het vervormingsrisico tegen te gaan:
Symmetrische bewerkingssequenties
Het uitzakken van kamers wordt uitgevoerd in een gespiegeld, afwisselend patroon,-bijvoorbeeld door het achtereenvolgens frezen van zakken vanaf tegenoverliggende zijden-om de spanningsverlichting in evenwicht te brengen en de neiging tot kromtrekken te minimaliseren.
Intermediaire spanning-Verlichting gloeien
Mid{0}}gloeien tijdens het proces, uitgevoerd bij gecontroleerde temperaturen (~300–400 graden voor aluminiumlegeringen, of geschikte niveaus voor titanium/legeringen), vermindert de resterende spanning voordat de uiteindelijke afwerking plaatsvindt.
Lage-stress-snijparameters
Verminderde radiale aangrijping, lagere voedingssnelheden en gekoelde snijvloeistof zorgen er samen voor dat de door het snijden-geïnduceerde thermische en mechanische spanning tot een absoluut minimum wordt beperkt.
Resultaten behaald
Het kromtrekken werd teruggebracht tot < 0,02 mm over een bliksempaneel van 1 meter, tegenover > 0,1 mm aanvankelijk
De uiteindelijke onderdelen voldeden zonder nabewerking aan vlakheid en montagetolerantie
De impact op de cyclustijd bleef onder de 10% dankzij geoptimaliseerde gloeiplanning
Wanneer grote structurele onderdelen lichter gemaakt moeten worden door middel van pocketfrezen, gaat het proces niet alleen over het verwijderen van materiaal-het gaat overhet voorspellen en beheren van stressvrijgave. Door middel van gecontroleerde symmetrie, warmtebehandeling en zacht snijden zorgen we ervoor dat elke zak die wordt gefreesd het onderdeel dichter bij de waarheid laat, en niet verder van de specificaties.
Als dit overeenkomt met de uitdagingen waarmee u wordt geconfronteerd,-warp in grote gefreesde zakken, nauwkeurige vlakheid in structurele behuizingen-stuur mij uw taakbestand (STEP of IGES) en ik zal een uitgebalanceerde strategie voor stressbeheer voorstellen, afgestemd op uw materiaal en machine.
