CNC-klein-bewerking van kleine batches voor geminiaturiseerde medische apparaten

Terwijl de medische technologie zich snel ontwikkelt, eisen OEM's in de VS en Europa kleinere, lichtere en betrouwbaardere medische apparaten. Miniaturisatie, precisie en functionele integratie zijn nu standaardvereisten voor toepassingen zoals implanteerbare pompen, draagbare diagnostische hulpmiddelen, chirurgische robotica en tandheelkundige systemen.

De ontwikkeling van deze compacte maar toch krachtige -apparaten brengt echter aanzienlijke productie-uitdagingen met zich mee,-vooral wanneer componenten moeten voldoen aan micron-niveautoleranties, biocompatibiliteitsnormen en strikte wettelijke vereisten, zoalsISO13485.

Dit is waar hoge-precieze CNC-bewerking in kleine- batches van cruciaal belang wordt. Het stelt medische fabrikanten in staat snel te itereren, complexe, op maat gemaakte geometrieën te produceren en herhaalbare nauwkeurigheid te bereiken zonder zich te hoeven verbinden aan de kosten van massaproductiegereedschappen.

Trends in medische apparatuur: kleiner, slimmer, nauwkeuriger

1. Miniaturisatie voor verbeterd patiëntcomfort

Medische apparaten-of ze nu draagbaar, draagbaar of implanteerbaar zijn- verschuiven naar componenten op micro-schaal om het ongemak voor de patiënt te verminderen en de mobiliteit te verbeteren. Dit vereist productieprocessen die in staat zijn om:

Snijkenmerken onder 0,5 mm

Met behoud van toleranties van ± 2–5 μm

Bewerking van materialen zoals titanium, PEEK, kobalt-chroom en roestvrij staal

Traditionele methoden hebben het moeilijk op deze schaal, terwijl CNC-micro-bewerkingen een stabiele precisie en oppervlakteafwerking bieden die geschikt is voor medisch gebruik op de lange- termijn.

2. Slimmere apparaten met meer geïntegreerde functies

Naarmate apparaten geavanceerde detectie, gemotoriseerde bediening en draadloze communicatie krijgen, zijn interne componenten complexer geworden. CNC-bewerkingen maken nauwkeurige holtes, dunne-wandstructuren en meer--assige geometrieën mogelijk om deze kenmerken te integreren.

3. Precisie en herhaalbaarheid voor veiligheid

Zelfs een kleine maatafwijking kan de vloeistofcontrole, de pompefficiëntie of de pasvorm van het implantaat beïnvloeden. CNC-bewerking zorgt voor:

Consistente herhaalbaarheid voor kritische afmetingen

Gladheid van het oppervlak die wrijving of bacteriële hechting minimaliseert

Strakke controle over overgangsradii, sleufbreedtes en afdichtingsinterfaces

CNC-bewerking voor micro-medische componenten

1. Typische componenten die geschikt zijn voor CNC-micro-bewerkingen

• Implanteerbare hartpompcomponenten

Waaiers

Pomphuizen

Microschachten

Magnetische koppeldelen

Deze onderdelen vereisen vaakbewerking zonder-fouten, braam-vrije randen en uitgebalanceerde geometrieën.

• Onderdelen van tandheelkundige apparatuur

Handstukbehuizingen

Onderdelen voor microturbines

Chirurgische gereedschapsconnectoren

Precisie tandwielen

CNC-bewerkingen zorgen voor materiaalstabiliteit en herhaalbare toleranties, zelfs bij rotatie op hoge- snelheid.

• Chirurgische roboticacomponenten

Miniatuur transmissie-elementen

Precisie armgewrichten

Sensorbevestigingen

Deze componenten hebben een perfecte uitlijning en structurele betrouwbaarheid nodig.

2. Waarom CNC ideaal is voor deze microonderdelen

Waarom kleine-CNC-bewerkingen in batches voordelen bieden voor medische OEM's

1. Lagere ontwikkelingskosten en snellere iteraties

Productontwikkelingscycli zijn korter dan ooit. Met CNC-bewerkingen kan uw engineeringteam:

Valideer ontwerpconcepten snel

Test meerdere versies in korte cycli

Vermijd hoge matrijs- of gereedschapskosten vooraf

Maak ontwerpaanpassingen binnen enkele uren in plaats van weken

Dit ondersteunt rechtstreeks de R&D- en pilotproductie in een vroeg stadium-.

2. Lagere voorraadrisico's

Medische apparaten vereisen vaak strikt versiebeheer en frequente updates. Door kleine-CNC-bewerkingen in batches kunnen OEM's:

Produceer alleen wat nodig is

Verminder voorraadveroudering

Vermijd overproductie of magazijndruk

Dit is vooral waardevol voor op maat gemaakte implantaten en gespecialiseerde chirurgische instrumenten.

3. Consistente kwaliteit voor naleving van de regelgeving

Stabiele CNC-bewerkingsprocessen ondersteunen de naleving van:

ISO13485

FDA 21 CFR deel 820

EU MDR-vereisten

Traceerbare procesgegevens, SPC (statistische procescontrole) en herhaalbare precisie ondersteunen validatie- en documentatiestandaarden.

Hoe hoge-precisie-CNC de betrouwbaarheid en levensduur van apparaten verbetert

1. Oppervlakteafwerking vermindert slijtage en bacteriële hechting

Medische componenten vereisen vaak:

Ra Minder dan of gelijk aan 0,4 μm voor implantaatoppervlakken

Gladde interne holtes voor pompen

Gepolijste afdichtingsinterfaces voor vloeistofcontrole

CNC-bewerking in combinatie met post-polijsten levert consistente oppervlakteresultaten op.

2. Strakkere pasvormen verbeteren de efficiëntie van het apparaat

Bijvoorbeeld:

Een afwijking van ±3 μm in een waaieras beïnvloedt het pompvermogen

Een ruw oppervlak in een microfluïdisch kanaal beïnvloedt de vloeistofdruk

Een off-turbineonderdeel verkort de levensduur van het tandheelkundige handstuk

Precisiebewerking verbetert rechtstreeks de efficiëntie van het apparaat, de geluidsreductie en de betrouwbaarheid op de lange- termijn.

3. Materiaalintegriteit en biocompatibiliteit

CNC-bewerkingen behouden de materiaalstructuur in vergelijking met processen waarbij sprake is van overmatige thermische spanning. Dit zorgt voor:

Structurele sterkte

Corrosiebestendigheid

Stabiliteit op lange- termijn in implantaten of chirurgische apparaten

Bruikbare CNC-bewerkingsstrategieën (Bishen-oplossing)

Hieronder staan ​​praktische bewerkingsstrategieën uit de echte-wereld die u onmiddellijk kunt toepassen als u samenwerkt met een CNC-leverancier-gebaseerd op Bishen's geïntegreerde medische bewerkingscapaciteit voor kleine- batches.

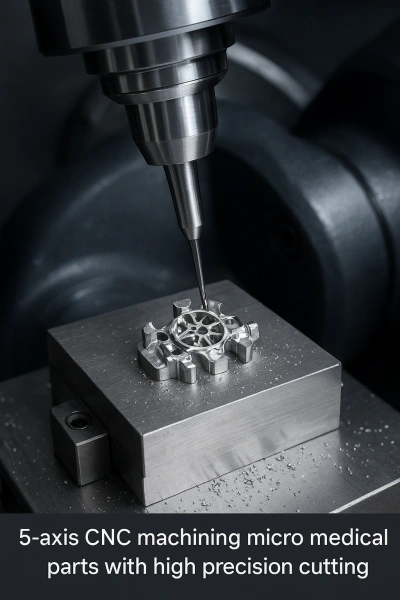

1. Gebruik 5-assige gelijktijdige bewerking voor microfuncties

Elimineert meerdere opstellingen

Verbetert de precisie en positionele nauwkeurigheid

Zorgt voor een betere continuïteit op gebogen oppervlakken voor pomponderdelen

2. Gereedschapsstrategie voor micro-onderdelen

Gebruik micro-vingerfrezen van φ0,1–1 mm

Gebruik gereedschap met diamant-coating voor titanium of PEEK

Gebruik spindels met hoge-snelheid (30.000–60.000 tpm)

Strenge controle op gereedschapslijtage voor toleranties van ±2–5 μm

3. Procesbeheersing voor consistentie

100% CMM-inspectie voor kritische afmetingen

SPC-bewaking op assen, sleuven en boringen

Geautomatiseerd ontbramen voor braamvrije-randen

4. Materiaalbeheer

Volledige traceerbaarheid voor titanium- en PEEK-batches

Certificaat van overeenstemming (COC) en biocompatibiliteitsdocumenten inbegrepen

Conclusie

CNC-bewerking in kleine- batches is niet simpelweg een productiemethode-het is de ruggengraat van moderne innovatie op het gebied van medische apparatuur. Voor OEM's die geminiaturiseerde, hoogwaardige en volledig geïntegreerde medische oplossingen nastreven, biedt CNC-micro-bewerking ongeëvenaarde flexibiliteit, precisie en betrouwbaarheid.

Met de juiste leverancier en de juiste bewerkingsstrategie kunt u de ontwikkeling versnellen, de prestaties van apparaten verbeteren en vol vertrouwen voldoen aan de wereldwijde regelgevingsnormen.
