Op het gebied van de moderne productie van precisiemachines is het middengat, als basispositioneringsreferentie voor CNC-programmering, altijd een belangrijke schakel geweest in de opspanstrategie van het werkstuk. Ook al wordt de huidige GB/T145-standaard al tientallen jaren gebruikt, met de popularisering van bewerkingscentra met vijf- assen, is de gecoördineerde optimalisatie ervan met CNC-technologie nog steeds een diepgaande discussie waard.
Drie kernfuncties van het middengat bij CNC-bewerking
De eerste is positionering: door de centrale gaten aan beide uiteinden om een uniforme en stevige middenlijn tot stand te brengen, zodat andere kenmerken later kunnen worden verwerkt en de nauwkeurigheid kan worden gehandhaafd.
De tweede is om het klemmen te vergemakkelijken, om het gewicht en de snijkracht van het werkstuk te dragen.
De derde is om andere onderdelen via het centrale gat met schroefdraad te verbinden, of om het tillen te vergemakkelijken.

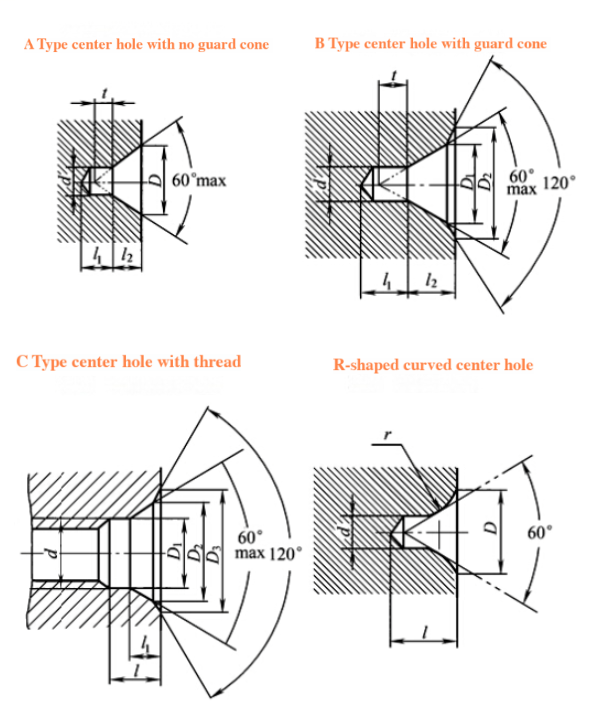

Laten we vervolgens eens kijken naar de gebruikelijke typen middengaten: De GB/T145-norm schrijft vier typen voor: A, B, C en R. Ze worden weergegeven in de volgende afbeelding:
Gewone middengattypes en CNC-procescompatibiliteit
Speciale toepassing van het Duitse standaard DIN332 middengat in CNC-veld
Gebruikers van Duitse werktuigmachines moeten speciale aandacht besteden: het DIN332-C-type heeft een hoofdkegelhoek van 60 graden + 30 graden extra kegelhoekontwerp, wat perfect past bij het HSK-klauwplaatsysteem van de Hardinge CNC-draaibank. Het D-type schroefdraadgat ondersteunt het snel schakelen van modulaire armaturen, wat bijzonder geschikt is voor flexibele productielijnvereisten zoals differentieelbehuizingen voor auto's.
CNC-procesparameterbeslissingsmatrix
Bij het selecteren van de middengatspecificatie is een uitgebreide evaluatie vereist:
Berekening van de minimale diameter van het aseinde en het interferentiegebied van de gereedschapshouder
Centrifugaalkrachtcompensatie veroorzaakt door de kwaliteit van het werkstuk (formule: F=mω²r)
Analyse van snijkrachtsimulatie (Mastercam-snijkrachtmodule wordt aanbevolen)
Benchmark-uniformiteit van cumulatieve fouten in meerdere processen
Bij het bewerken van spindels voor windenergie (materiaal 34CrNiMo6) verdient het bijvoorbeeld de voorkeur om middengaten van het type B- met PVD-gecoate hardmetalen punten te gebruiken, en bij het voordraaien een constante lineaire snelheid te gebruiken (Vc=180m/min), en over te schakelen op CBN-gereedschappen voor spiegeldraaien tijdens de fijne bewerking.
Grensverleggende technologie-integratie
Het huidige intelligente CNC-systeem heeft het volgende bereikt:
Visuele inspectie compenseert automatisch de slijtage van het middengat (CCD-nauwkeurigheid ±2 μm)
Voorspelling van klemvervorming op basis van digitale tweelingen
Koelproces met vloeibare stikstof voor centrale gaten tijdens de verwerking van onderdelen van titaniumlegeringen
Deze innovaties integreren traditionele standaarden diepgaand met CNC-verwerking en blijven doorbraken in precisieproductie bevorderen.(文章来源:iMechanics-technologie)
