Producteigenschappen verwerken

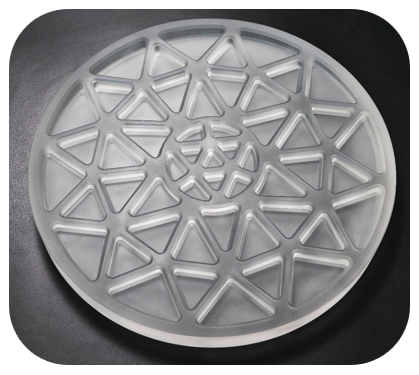

Materiaal:Hoog{0}}zuiver kwartsglas (SiO₂-gehalte groter dan of gelijk aan 99,99%)
proces:Holle afschuining slijpen (diameter 408 mm x dikte 20,5 mm)
Precisie-eisen:Contour Kleiner dan of gelijk aan 0,02 mm, ruwheid Ra Kleiner dan of gelijk aan 0,8 μm
Uitdagingen en pijnpunten voor de sector
A. Kenmerken van kwartsglasverwerking
Hoge brosheid, defectpercentage aan randinstorting bedraagt meer dan 30%
Concave asferische oppervlaktebewerking is gevoelig voor contourvervorming
Traditioneel slijpen van slijpschijven is gevoelig voor microscheurtjes onder-het oppervlak
B. Traditionele oplossingsdefecten
Laag rendement:De verwerking van één stuk duurt ruim 72 uur
Gebrek aan precisie:Contourfluctuatie bereikt 0,03 mm
Oppervlakteschade:De ruwheid kan alleen worden geregeld bij Ra1,2μm
BISHENOplossingen: Ultrasoon groenverwerkingssysteem
Apparatuur:Ultrasoon freescentrum met vijf--assen (geïntegreerde online optische detectie)
Proces:20 kHz hoog-frequentie ultrasoon ondersteund slijpen (koelvloeistoftemperatuurregeling ±1 graad)
Kwaliteitscontrole:Real- compensatie voor verwerkingsvervorming, 40% verbetering in nauwkeurigheid
Gemeten prestatiedoorbraak

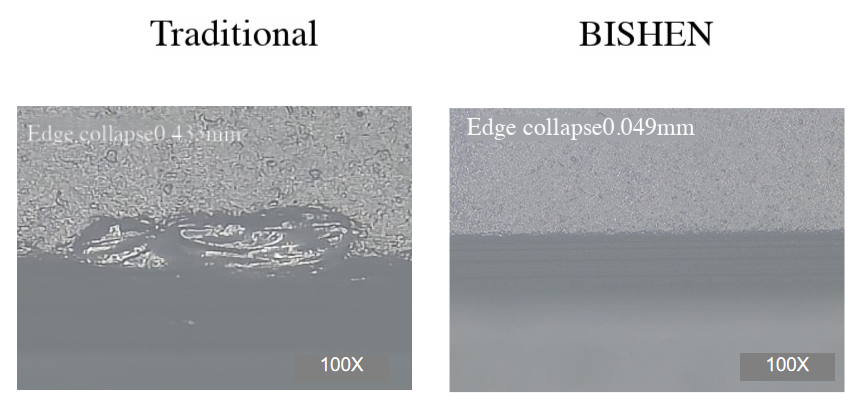

Controle van het instorten van randen:Het defectvolume is teruggebracht van 0,433 mm naar 0,049 mm (een afname van 88,7%)
Oppervlaktekwaliteit:Ruwheid Ra0,58μm (27,5% beter dan de industriestandaard)
Contournauwkeurigheid:Stabiel tot 0,015 mm
