Verwerking van producteigenschappen
Materiaal: dicht siliciumnitride (hardheid HV1,850)

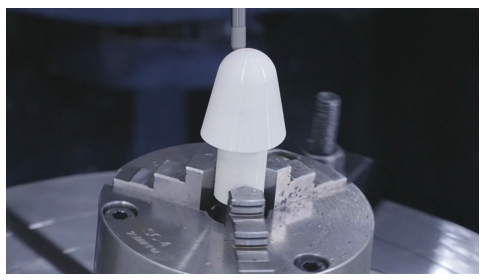

Verwerkingsfuncties: φ28×55mm complex 3D-oppervlak
Toepassingsgebieden: vliegtuigvoorkuip, hittebestendige lagers
Pijnpuntanalyse in de sector
A. Uitdaging van materiële eigenschappen
Siliciumnitride-keramiek wordt, als materiaal met hoge hardheid en slijtvast-, veel gebruikt in lucht- en ruimtevaartcomponenten met hoge- temperaturen, maar hun lage breuktaaiheid maakt traditionele verwerking gevoelig voor microscheuren.
B. Traditionele bewerkingsfouten
① De slijtagesnelheid van het gereedschap is 8 keer zo hoog als die van gewoon staal
② De efficiëntie van het 3D-oppervlakslijpen bedraagt slechts 2,3 cm³/u
③ Het breukpercentage bedraagt meer dan 35% (gemiddeld in de sector)
MIDDENOplossingen kerntechnologie
Ultrasone trillingen vijf--assig bewerkingscentrum: 20 kHz hoge-trilling vermindert de snijkracht
Superkritisch CO2-koelsysteem: -78 graden lage temperatuur onderdrukt thermische spanning van het materiaal
MQL interne koeltechnologie: 0,05 ml/u micro-smering vermindert de hechting van het gereedschap
Gemeten prestatievergelijking
Indicatoren Traditioneel procesMIDDENbereik voor oplossingsverbetering Verwerkingscyclus 133h72h46%↓Oppervlakruwheid Ra0,8μmRa0,2μm75%↓Vervangingsfrequentie gereedschap 4 stuks/gereedschap 18 stuks/gereedschap 350%↑
Uitbreiding van industriële toepassingen
Deze oplossing is ook van toepassing op:
Satellietboegschroef verwerking van keramische straalpijpen
Robotarm voor het hanteren van halfgeleiderwafels
Kunstmatig gewricht keramische kogelkop precisieslijpen
